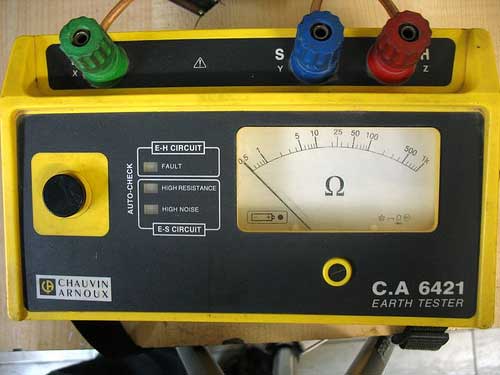

El Telurómetro o Telurímetro

Es un instrumento de medición eléctrica muy especial que sirve para medir la resistividad de los pozos a tierra y de pararayos mediante el Método de Wenner.

Es un instrumento adecuado para la medición de sistemas de tierra de subestaciones, redes de distribución de energía, instalaciones domésticas e industriales, pararrayos, etc.

El Telurómetro o telurímetro es un instrumento de medición muy fácil de operar, consta de tres cables: Verde, Amarillo y Rojo, donde cada cable se conecta a un puntal o estaca clavada en el suelo mediante una pinza de cocodrilo.

El cable de color verde va conectado al borne o terminal de la varilla del pozo a tierra, el amarillo  y rojo se conectan a las estacas clavadas en el suelo con una separación mínima de 5m y máxima de 10 entre el electrodo de pozo a tierra y las otras dos estacas.

Los rangos de resistividad permisibles de una Puesta a Tierra debe ser como máximo 20 Ohmios.

A continuación se le muestra una imagen donde se indica el método de medición de la resistencia de un pozo a tierra.

Medición de la Resistencia de Pozo a Tierra
